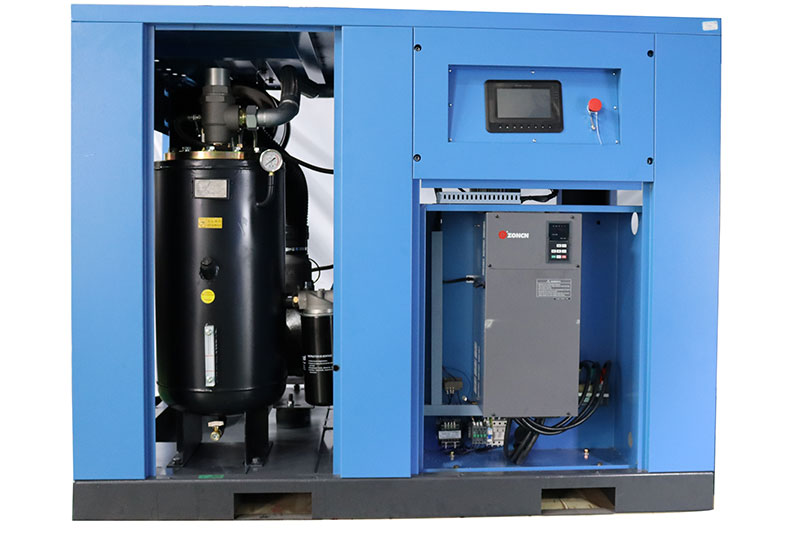

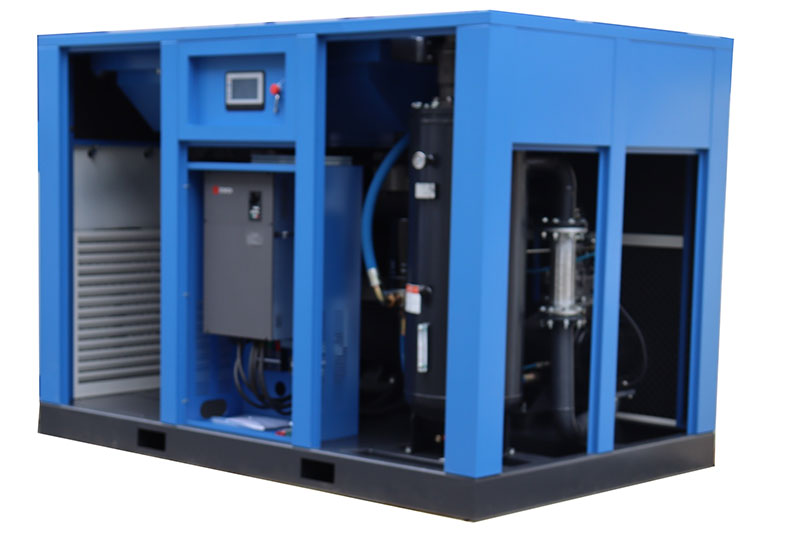

ضاغط لولبي دوراني متغير السرعة PM-VSD

PM-VSD Rotary Screw Compressor, VP Series

ضاغط لولبي دوراني متغير السرعة
  • ضاغط لولبي دوراني متغير السرعة
  • ضاغط لولبي دوراني متغير السرعة
  • ضاغط لولبي دوراني متغير السرعة
  • ضاغط لولبي دوراني متغير السرعة

    • ضاغط لولبي دوراني متغير السرعة PM-VSD

    PM-VSD Rotary Screw Compressor, VP Series

    الضاغط اللولبي الدوراني متغير السرعة PM-VSD فئة VP يوفر الطاقة بنسبة تزيد عن معدل من 2 إلى 20% من أنظمة الهواء المضغوط ذات المحركات المتزامنة ثلاثية الأطوار التقليدية. بفضل نطاق التردد الواسع نسبياً من 30 إلى 200 هيرتز، فإن ضواغط الهواء ذات السرعة المتغيرة (VSD) تستهلك طاقة أقل بمعدل من 15 إلى 35% بالمقارنة مع الضواغط الأخرى بتردد التشغيل من 30 إلى 100 هيرتز. المحرك يتوافق مع معايير IE3 وMEPS.
    • القدرة 5.5-132kW
    • ضغط التشغيل 8-15bar
    • سريان الهواء الحر 0.14-23.08m³/min
    • الخصائص
    • الخصائص
    • المواصفات
    الخصائص
    • يتميز بالحفاظ على ضغط شبكة خطوط الأنابيب في حدود ± 0.01 ميجا باسكال
    • يخفض من متوسط ​​ضغط العمل ويقلل من التسرب
    • تعمل طريقة البداية السلسة على زيادة التوازن للمحرك، وتجنب ارتفاع الطاقة
    • يمكن تصميم الضاغط اللولبي الدوار PM-VSD الخاص وتكوينه وفقًا لاحتياجات العميل الخاصة، مثل طريقة تبريد الهواء / الماء ومحتوى الزيت والوزن والأبعاد
    • يتميز بتردد أوسع قابل للتعديل من 30-200 هرتز، ويمكن ضبط النطاق على نطاق واسع بشكل يناسب حالة المستهلك
    • يمكن اختيار المزيد من المحولات مثل Siemens و ABB و Vaconn و Schneider و HOLIP inverter (اختياري)
    • ضمان لمدة عام للضاغط، ضمان طرف الهواء لمدة 3 سنوات
    الخصائص

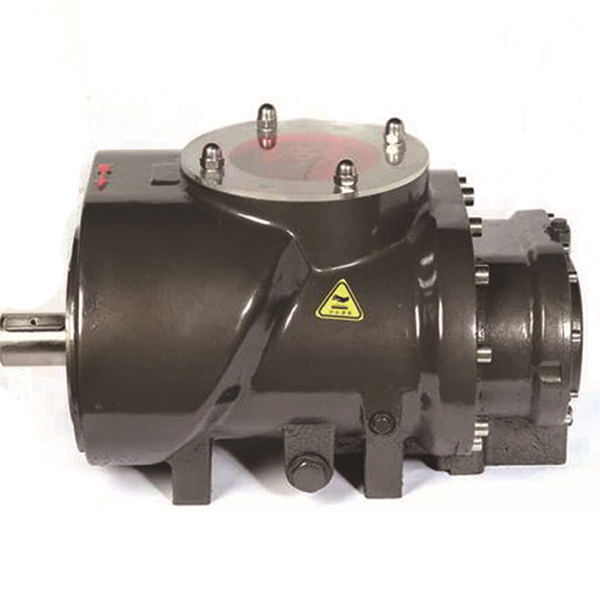

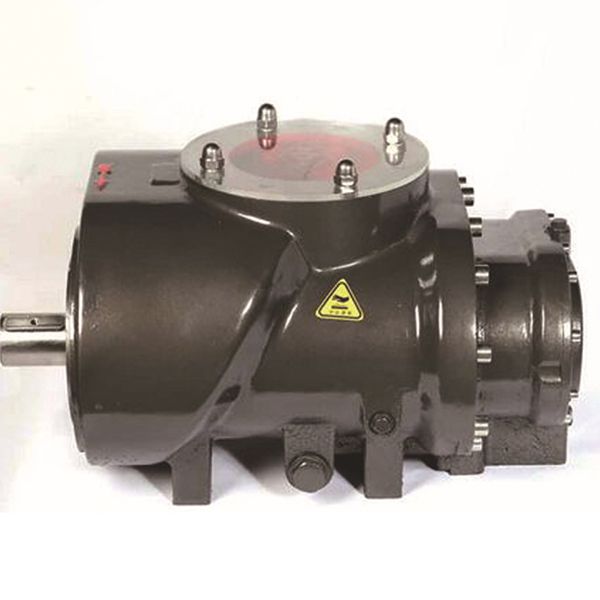

    طرف ضاغط الهواء اللولبي المحدث، معدل تدفق أعلى

    طرف ضاغط الهواء اللولبي المحدث، معدل تدفق أعلى الخرج العالي لطرف ضاغط الهواء وتشغيل المحرك بسرعة دوران منخفضة، كل عضو دورا يعمل بالسرعة المناسبة لتوفير النسبة المناسبة بين معدل التسليم والضغط، حيث يساعد ذلك على تحقيق مستوى كفاءة عالي.

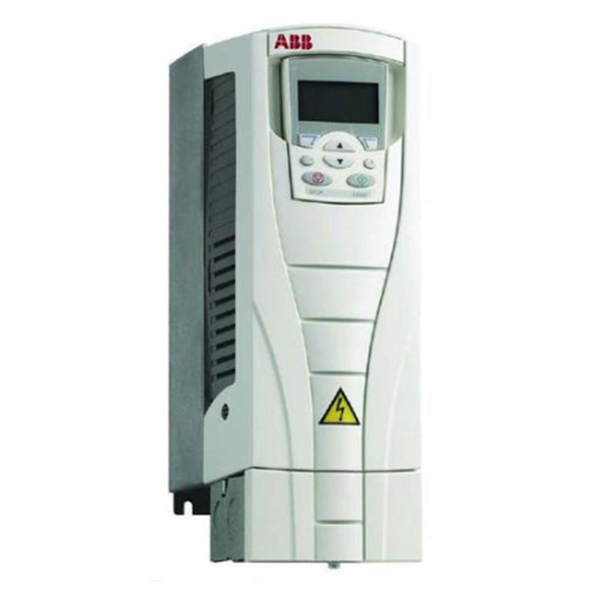

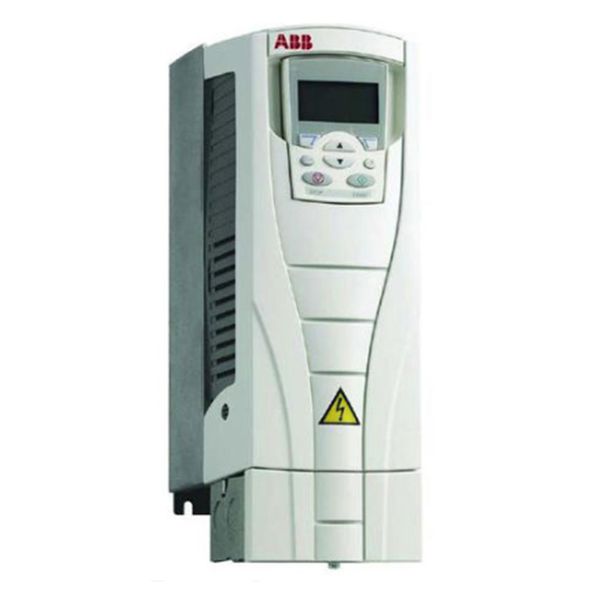

    نطاق تردد أوسع من 30 إلى 200 هيرتز، معدل أقل لاستهلاك الكاقة من 15 إلى 35%

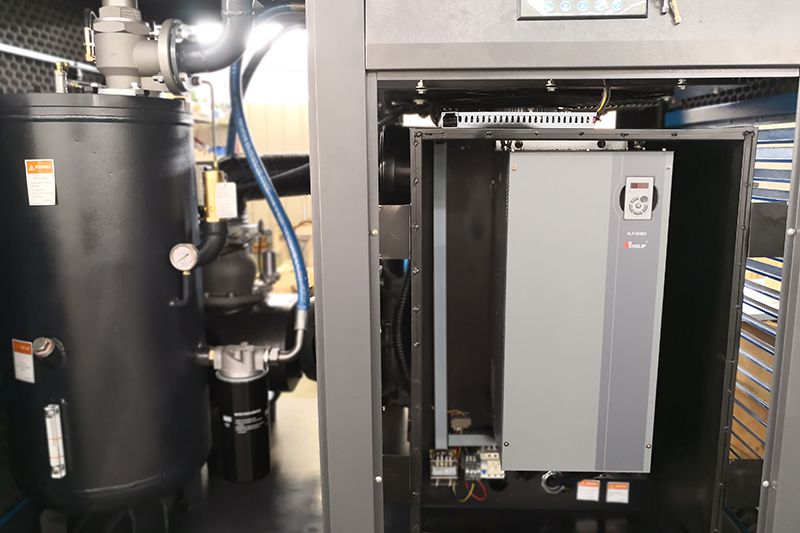

    نطاق تردد أوسع من 30 إلى 200 هيرتز، معدل أقل لاستهلاك الكاقة من 15 إلى 35% الموديل الجديد لنظام التحكم ومروحة التبريد يعتمد محول التردد المزدوج لضمان التشغيل المستقر والموفر للطاقة. التصميم الحديث يحقق سهولة الصيانة لضاغط الهواء. طلاء PCB لحماية المكونات من الصدأ، الرطوبة والتآكل. يساعد تصميم الاشعاع الحراري لضاغط الهواء بالاستخدام في بيئة التشغيل بدرجة حرارة المحيط تصل إلى 50 درجة مئوية.

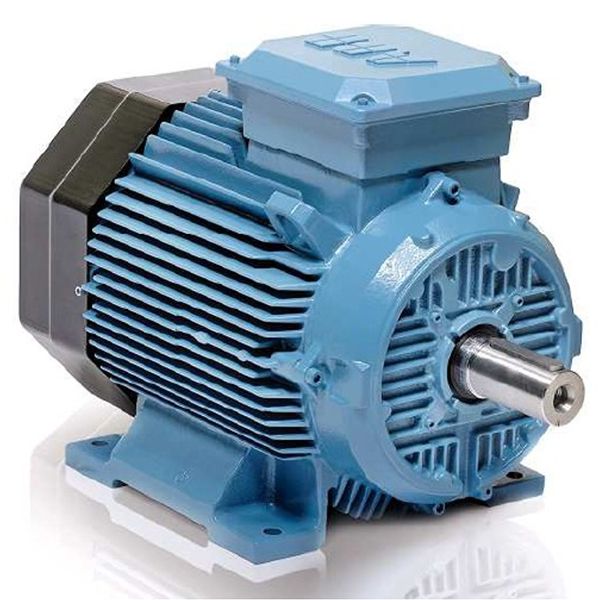

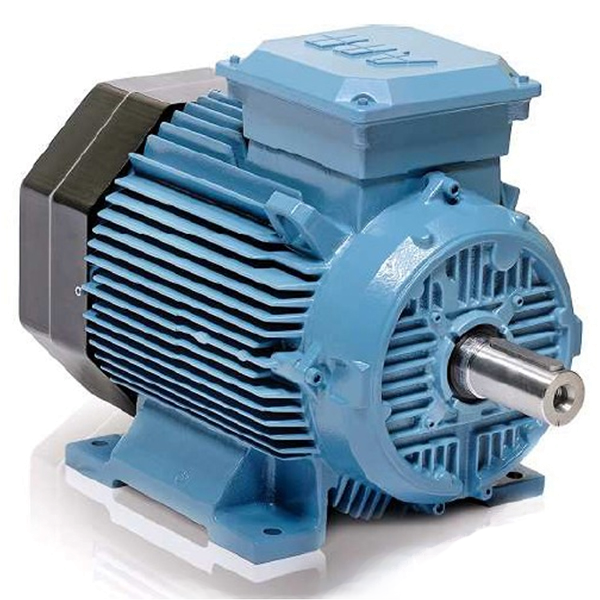

    محرك نوع PM-VSD عالي الكفاءة، IE3/IE4, IP55, SF.1.2، معيار TEFC المطبق على الضاغط.

    محرك نوع PM-VSD عالي الكفاءة، IE3/IE4, IP55, SF.1.2، معيار TEFC المطبق على الضاغط. يمكن أن يصل محرك PM-VSD المطور إلى كفاءة تصل إلى 96.8 بالمائة كحد أقصى، ويتم تعديل التردد من 30 إلى 200 هرتز لتحسين أداء توفير الطاقة والوصول إلى معيار كفاءة الطاقة CN-CE-1306-06 / 21.

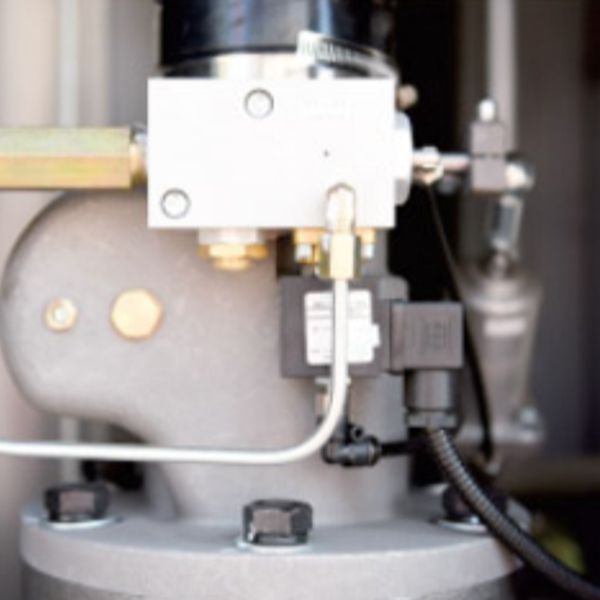

    صمام السحب بفتحة كبيرة

    صمام السحب بفتحة كبيرة يتميز صمام السحب في الوضع العادي المغلق مع قطر كبير هبوط الضغط المنخفض بشكل كبير، بقو إلى معدل أقل للأعطال ويزيد من عمر الاستخدام الطويل.

    نظام صمام السحب عالي المتانة والأداء

    نظام صمام السحب عالي المتانة والأداء

    • تُستخدم فيه صمامات سحب عالية الجودة من سلسلة AIV // JIV / MPV IGV و MPV
    • يتميز بأنه آمن: ضغط بتصميم 16 بار
    • موثوق: يتميز بجودة عالية
    • عمر أطول: تتميز قطع الغيار بالموثوقية العالية

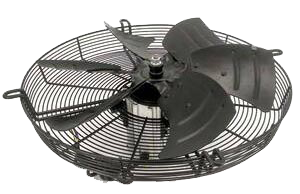

    نظام تبريد عالي الكفاءة، مروحة طرد مركزي (اختياري)

    نظام تبريد عالي الكفاءة، مروحة طرد مركزي (اختياري)

    • فئة الحماية IP للمحرك: IP44
    • محرك بخاصية التبريد الذاتي
    • محرك بدون عامل خدمة عالي الكفاءة
    • تدفق هواء التبريد بشكل منخفض
    • ضغط هواء التبريد منخفض

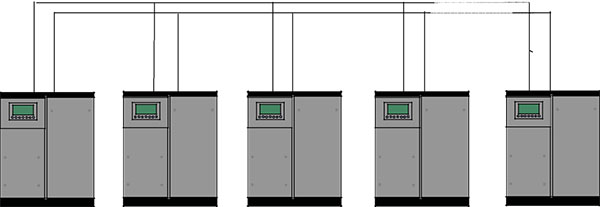

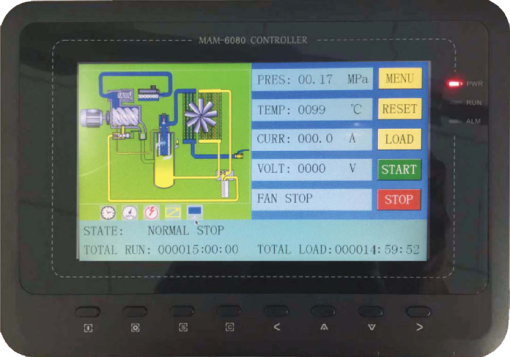

    يضمن نظام التحكم SMART CONTROLLER التحكم الفعال ومراقبة النظام
    يضمن نظام التحكم SMART CONTROLLER التحكم الفعال ومراقبة النظام

    يضمن نظام التحكم SMART CONTROLLER التحكم الفعال ومراقبة النظام يمكن ضبط وضع الكتلة/ المنع على VSD –VSD أو PF-PF أوVSD- PF.، كما يمكن لوحدة التحكم عن بعد بحد أقصى 16 جهازًا، 1.2 طرفًا ((نهائية طرفية RS485)

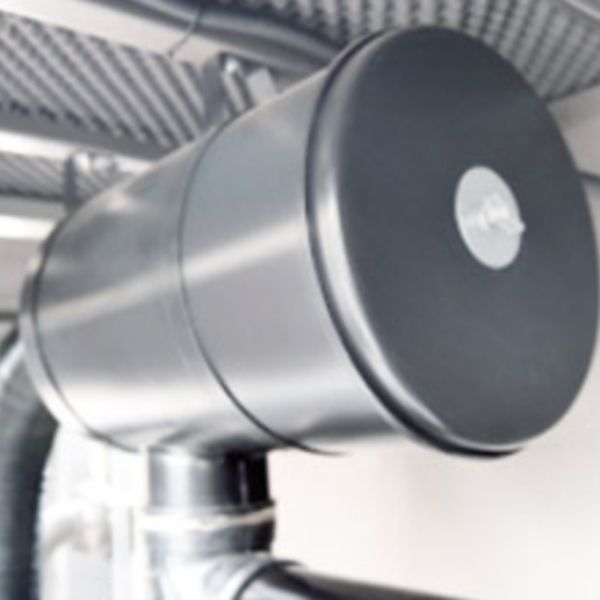

    كفاءة الفلترة العالية

    كفاءة الفلترة العالية يتم إزالة 99.99% من جسيمات الغبار قبل الدخول إلى طرف الضاغط، بضمن بكفاءة عمر الاستخدام الطويل لضاغط الهواء.

    المواصفات الفنية
    الموديل السعة (m3/min) * القدرة (kw) فتحة الدخول/ الخروج مستوى الضوضاء الأبعاد الوزن
    8bar 10bar 13bar 15bar Motor Motor(Fan) dB(A)** L×W×H in mm kg
    LGCD-5.5 VP
    		 0.22-0.87 0.19-0.75 0.16-0.61 0.14-0.53 5.5 0.09 G1 69 900×750×900 255
    LGCD-7.5 VP
    		 0.30-1.20 0.26-1.04 0.23-0.90 0.2-0.80 7.5 0.09 G1 69 900×750×900 260
    LGCD-11 VP
    		 0.45-1.79 0.40-1.58 0.35-1.32 0.3-01.17 11 0.18 G1 70 950×800×1290 390
    LGCD-15 VP
    		 0.60-2.40 0.55-2.15 0.46-1.84 0.42-1.66 15 0.18 G1 70 950×800×1290 400
    LGCD-20 VP
    		 0.75-3.00 0.73-2.90 0.65-2.52 0.55-2.02 18.5 0.37 G1 71 1250×960×1300 555
    LGCD-22 VP
    		 0.88-3.51 0.80-3.16 0.68-2.71 0.62-2.45 22 0.37 G1 71 1250×960×1300 695
    LGCD-30 VP
    		 1.25-4.88 1.10-4.32 0.95-3.64 0.82-3.25 30 0.75 G1-1/4 71 1440×1006×1296 740
    LGCD-37 VP
    		 1.46-5.83 1.31-5.21 1.11-4.44 1.02-4.01 37 0.75 G1-1/4 73 1440×1006×1296 805
    LGCD-45 VP
    		 1.77-7.08 1.58-6.30 1.36-5.43 1.25-4.94 45 1.1 G1-1/4 75 1440×1006×1296 845
    LGCD-55 VP
    		 2.33-9.32 2.09-8.33 1.77-7.05 1.58-6.31 55 1.1 G2 75 1600×1200×1650 1260
    LGCD-75 VP
    		 3.1-12.31 2.8-11.13 2.44-9.61 2.19-8.74 75 1.1 G2 75 1600×1200×1650 1460
    LGCD-90 VP
    		 4.2-16.45 3.6-14.26 3.0-11.72 2.70-10.8 90 2.2 G2 75 2000×1580×1790 1650
    LGCD-110 VP
    		 5.1-20.26 4.4-17.48 3.6-14.25 3.3-13.05 110 2.2 G2 78 2540×1700×1900 1850
    LGCD-132 VP
    		 5.8-23.08 5.2-20.54 4.5-17.65 4.2-16.05 132 2.2 G2 78 2540×1640×1800 2350
    LGCD-160 VP
    		 7.1-28.00 7.1-26.00 6.05-22.00 6.5-18.39 160 3.8 G2-1/2 80 2540×1640×1800 2490
    LGCD-200 VP
    		 9.05-36.00 9.05-33.00 7.15-25.00 7.15-21.00 200 7.6 DN80 80 3150×1800×2100 3390
    LGCD-250 VP
    		 11.3-45.00 11.3-40.00 9.25-32.00 8.2-28.00 132 7.6 DN80 81 3150×1800×2100 3690
    LGCD-280 VP
    		 13.5-49.20 13.5-45.00 11.5-41.30 10.5-38.50 280 11 DN100 81 3450×2000×2200 5790
    LGCD-315 VP
    		 15.5-56.50 15.5-50.50 12.5-45.00 12.5-41.05 315 11 DN100 83 3450×2000×2200 6890
    ملاحظات:
    • المواصفات الموضحة أعلاه هي للإشارة فقط، وإنما تخضع المواصفات النهائية تخضع للرسوم التوضيحية للتصميم، كما يمكن تصميم الخواص والألوان وفقًا لاحتياجات العملاء.
    • يمكن تصميم خاصية التبريد بالهواء / بالماء ومحتوى الزيت والوزن والأبعاد الخارجية وفقًا لمتطلبات واحتياجات المستخدم، مع مراعاة الترتيب النهائي والاتفاق الفني.
    • محولات التردد (اختياري).
    • ضمان لمدة عام لضاغط الهواء وسنتان ضمان لطرف خروج الهواء.
